ХДП26

6000,00
р.
25000,00
р.
Общий метраж 103 м2
4 спальни
2 санузла

Проект дома ХДП26 с общим метражом 103 м2, вмещает 4 спальни, 2 санузла и кухню-гостиную, что является оптимальным вариантом для семьи с детьми. Этот проект предлагает функциональную планировку, которая позволяет максимально эффективно использовать пространство.

Архитектурные решения:
Проектируемое здание - индивидуальный жилой дом.
Размеры в крайних осях 8,7 х 7,5 м.
На первом этаже размещены: холл, коридор, бойлерная, небольшая спальная комната, совмещенный санузел и кухня-гостиная с кладовой.
На втором этаже размещены: три спальные комнаты, соединенные между собой холлом, и санузел.
Высота 1-го этажа 3,000 м. Высота 2-го этажа 2,700 м. За отметку 0,000 принят уровень верха ростверка. Высота здания от отметки нуля до верха кровли 8,325 м.
В дом предусмотрено два входа - через крыльцо и террасу.
Наружная отделка фасада - сочетание обшивки деревом и штукатурки.
Ведомость рабочих чертежей основного комплекта АР
Ведомость рабочих чертежей основного комплекта КР

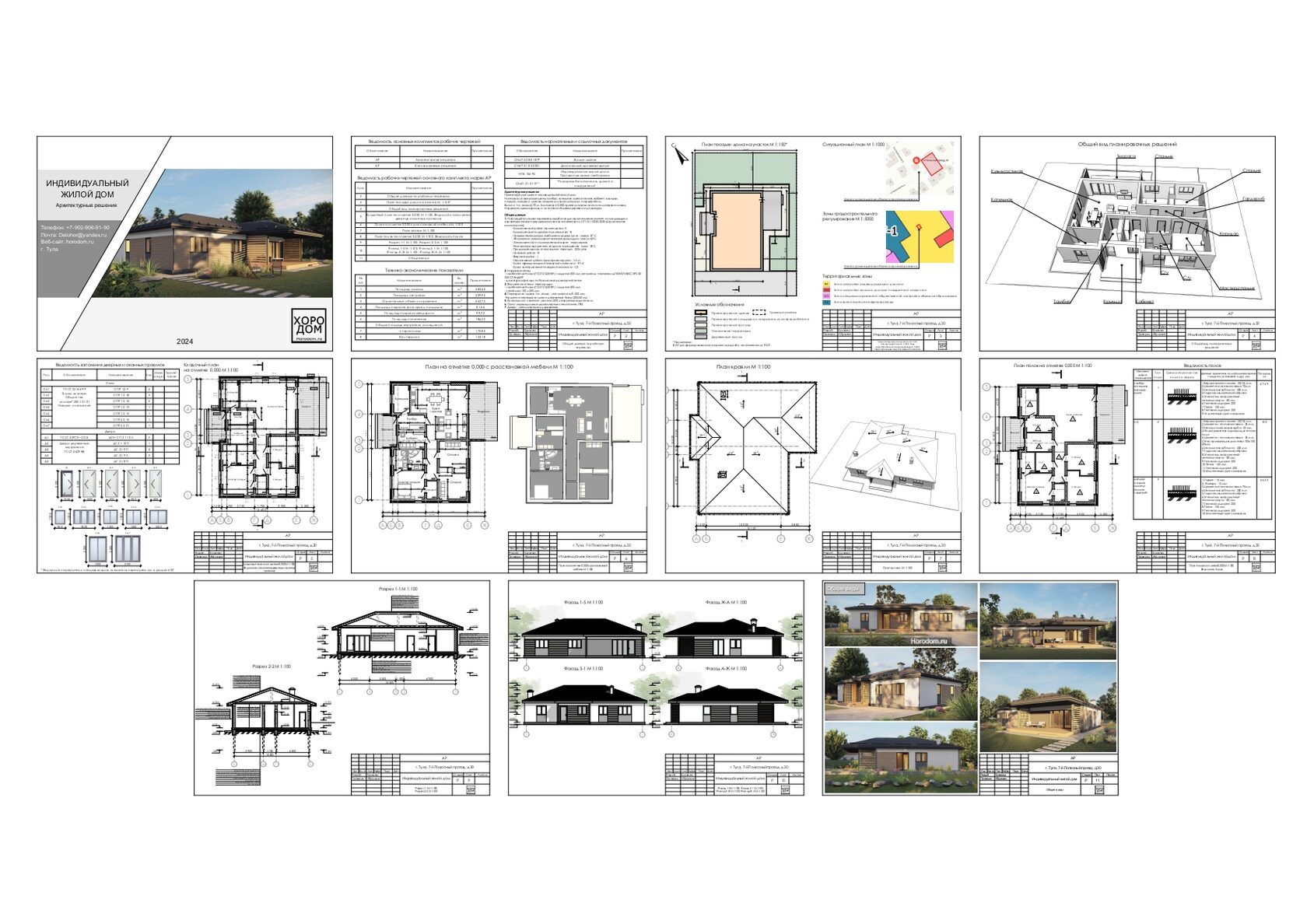

Ведомость рабочих чертежей основного комплекта АР

Общие данные
Общие виды
Фасад 1-3 М 1:100 (цветовое решение)
Фасад 3-1 М 1:100 (цветовое решение)
Фасад А-В М 1:100 (цветовое решение)
Фасад В-А М 1:100 (цветовое решение)
Фасад 1-3 М 1:100
Фасад 3-1 М 1:100
Фасад А-В М 1:100
Фасад В-А М 1:100
Общий вид планировочных решений первого этажа
Общий вид планировочных решений второго этажа
Общий план этажа на отм. 0,000 М 1:100
Общий план этажа на отм. +3,300 М 1:100
Общий план этажа на отм. 0,000 с расстановкой мебели М 1:100
Общий план этажа на отм. +3,300 с расстановкой мебели М 1:100
Маркировочный план на отм. 0,000 М 1:100
Маркировочный план на отм. +3,300 М 1:100
Схема элементов заполнения дверных и оконных проемов
Ведомость заполнения дверных и оконных проемов
План кровли М 1:100
Разрез 1-1 М 1:100
Разрез 2-2 М 1:100

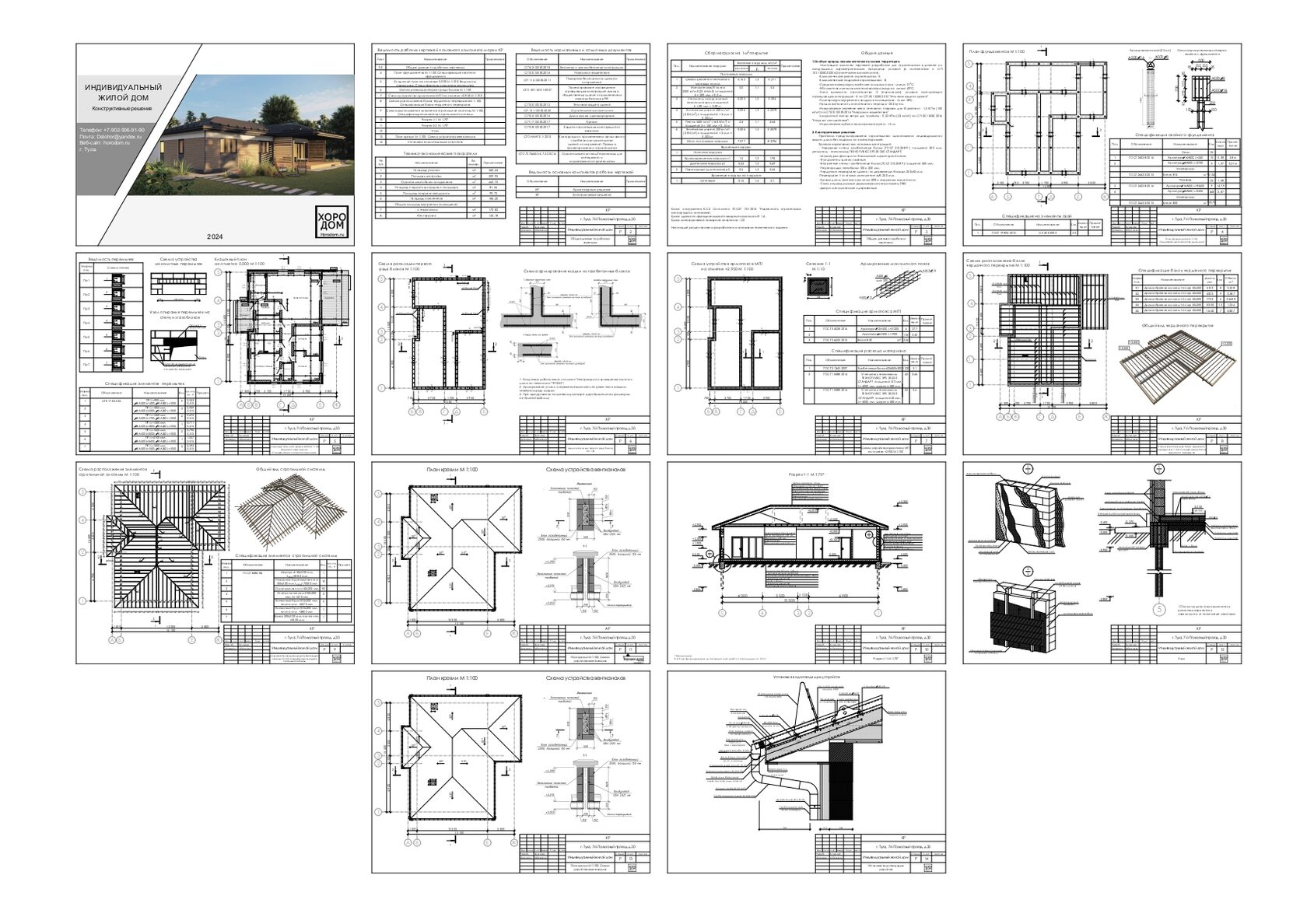

Ведомость рабочих чертежей основного комплекта КР

Схема расположения элементов фундамента М 1:100
Схема элементов фундамента
Спецификация свайно-ростверкого фундамента
Армирование фундамента
Кладочный план на отм. 0,000 М 1:100
Кладочный план на отм. +3,300 М 1:100
Спецификация элементов перемычек и схема их устройства
Схема раскладки первого ряда блоков на отм. 0,000 М 1:100
Схема раскладки ряда блоков на отм. +3,400 М 1:100
Схема армирования кладки
Схема устройства армопояса МП1 на отм. +2,800 М 1:100
Схема устройства армопояса МП1 на отм. +3,800 М 1:100
Спецификация армопоясов МП1 и МП2. Армирование армопоясов
План террасы с навесом. Схема устройства жеского каркаса террасы
Схема устройства террасы с навесом
Схема устройства крыльца. План крыльца. Схема жесткого каркаса крыль
Схема каркаса крыльца М 1:150
Схема расположения элементорв перекрытия М 1:100
Спецификация плит перекрытия
Схема расположения элементов стропильной системы М 1:100
Спецификация элементов стропильной системы
3D вид стропильной системы
План кровли М 1:100
Конструктивный разрез 1-1 М 1:100
Конструкция стены с отделкой из штукатурки
Конструкция стены с отделкой из планкена
